对某进口品牌三防胶样品，锐涂三防胶UV-9669、9669-45 进行对比测试。分别进行耐高低温、耐高温、耐低温、耐酸、耐碱、耐盐雾、水煮、附着力八项性能测试，从而判定三组三防胶样品的各项性能优劣。

二、测试结论

结论：

1、某进口品牌三防胶样品在耐高低温、耐高温性能（黄变），附着力 3 项优于我司样品；

2、锐涂三防胶9669-45样品在耐高温性能（开裂）、耐盐雾性能、耐水煮、附着力4项优于进口品牌样品；

3、其余项目基本一致；

三、三防胶对比测试数据

1、耐高低温性能：

测试条件：本测试参考CNCIA-HG/T0004-2012测定方法,置于125℃ 高温环境中持续30分钟后在1分钟内，移至-40℃低温环境中持续

30分钟，为1次循环，共进行1000次循环；目前已完成首要阶段。测试仪器：电热鼓风干燥箱（101-1AB）、低温保存箱（DW-60W106B）测试时间：2020.07.27 16:40 开始-2020.08.21 17:30 一阶段结束（二阶段继续进行测试），平均每隔一小时观察一次。

分析方法：采用观察法，观察胶膜外观是否变黄、表面是否出现裂痕。

三防胶耐高低温性能测试

分项结论：进口三防胶、三防胶9669-45 耐高低温性能佳、三防胶UV-9669 耐高低温性能良好。

图 1-1 耐高低温测试效果图

2、三防胶耐高温性能：

测试条件：置于高温（125℃）环境中持续 168h 测试仪器：电热鼓风干燥箱（101-1AB）

测试时间段：2020.07.27 8:00 开始-2020.08.03 8:00 结束，每隔一小时观察一次胶膜外观状态。

分析方法：采用观察法，观察胶膜外观是否变黄、表面是否出现裂痕表2-1 耐高温性能测试

分项结论：三防胶9669-45 耐高低温性能较佳

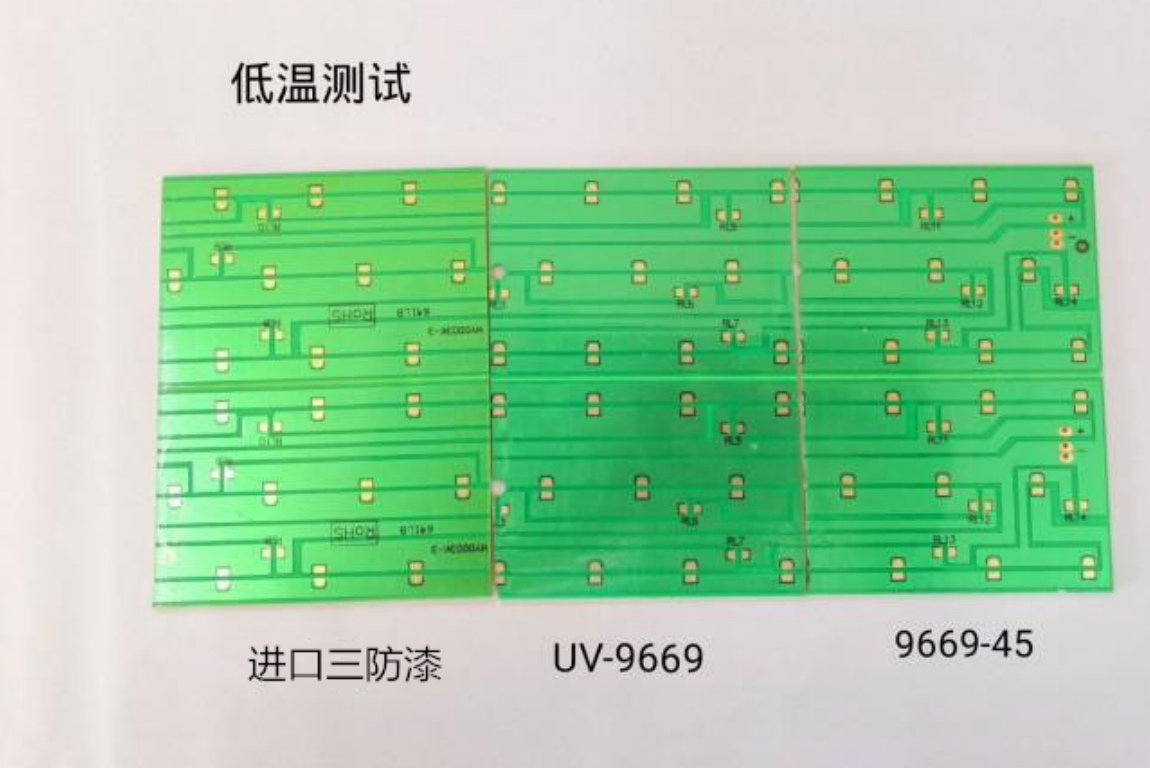

  3、三防胶耐低温性能：                                                                                                                                                                                           图 2-1 耐高温测试效果图

测试条件：置于低温（-40℃）环境中持续 168h 测试仪器：低温保存箱（DW-60W106B）

测试时间段：2020.07.27 8:00 开始-2020.08.03 8:00 结束，平均每隔一小时观察一次胶膜状态。

分析方法：采用观察法，观察胶膜表面是否出现裂痕、起泡、失光等现象。

分项结论：三组胶膜耐低温性能等值。

4、耐碱性能：

测试条件：本测试参考GB/T 1763-1989 测定方法，浸泡于 5%氢氧化钠溶液中

测试时间段：2020.07.27 8:00 开始-2020.08.03 8:00 结束，平均2h 观察一次胶膜外观状态。

分析方法：采用观察法，观察胶膜表面是否发白、脱落等现象。

分项结论：UV-9669 耐碱性能优于 9669-45，进口三防胶耐碱性能相对较差 。

5、耐酸性能：

测试条件：本测试参考GB/T 1763-1989 测定方法，浸泡于 5%盐酸溶液中

测试时间段：2020.07.27 8:00 开始-2020.08.03 8:00 结束，平均2h 观察一次。

分析方法：采用观察法，观察胶膜表面是否发白、甚至脱落。

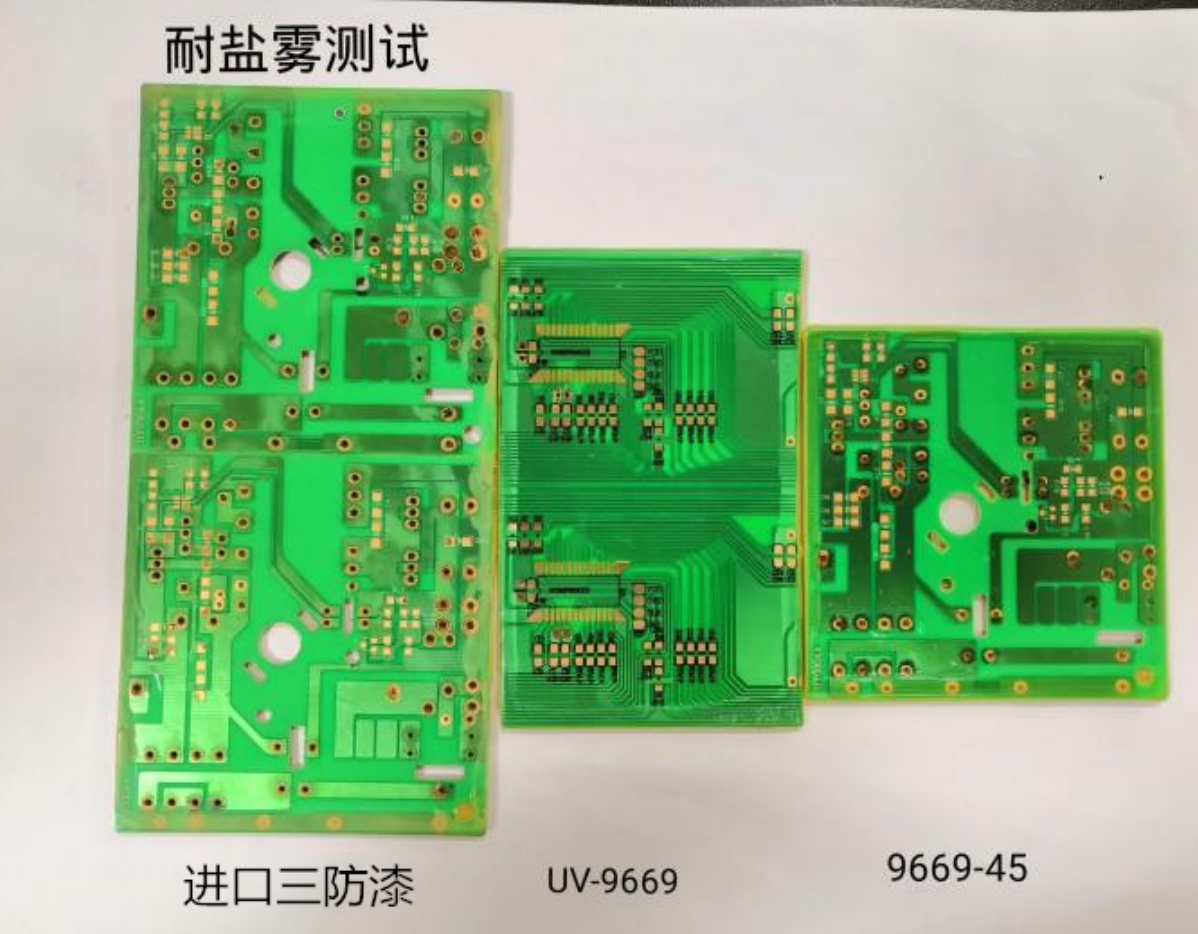

6、耐盐雾性能：

测试条件：本测试参考GB/6458-86 测定方法，采用浓度 50 土 5g/L， PH 值为 6.5-7.2 的氯化钠溶液进行喷雾试验，喷雾室温度 35 土 2℃， 饱和器温度 40 土 2℃（盐雾量 34.7ml/24h）

测试仪器：FQY 盐雾腐蚀试验箱<2006> （上海曾达环境试验设备有限公司）

一阶段测试时间段：2020.07.27 8:00 开始-2020.08.03 8:00 结束

分析方法：采用观察法，观察胶膜表面是否发白、甚至脱落。

分项结论：UV-9669 耐盐雾性能优于进口三防胶、9669-45。

7、耐水煮性能：

测试条件：置于离 100℃沸水水面 1 厘米处持续 8h（板面向上），每 20 分钟观察一次。

测试仪器：恒温水浴锅

测试时间段：2020.08.06 8:00 开始-2020.08.06 16:00 结束

分析方法：采用观察法，观察胶膜表面是否失光、发黑。

分项结论：耐水煮性能三防胶UV-9669优于三防胶9669-45，进口三防胶相对较差。

8、附着力性能：

测试条件：置于 80℃环境中持续烘烤 168h 固化后的胶膜测试仪器：百格刀

分析方法：采用观察法，观察划百格后的胶膜经百格胶带测试后，胶膜是否脱落。

表 8-1 三防胶附着力性能测试

分项结论：进口三防胶和三防胶9669-45等值，三防胶UV-9669附着力性能相对较差。

图 8-1 三防胶附着力测试效果图
